Cabo de Instrumentação

Construção

Condutor:

Fios de cobre nu, têmpera mole. Encordoamento classe 2.

Isolação:

PVC/E 105°C. Composto termoplástico de PVC.

Identificação dos condutores:

Veias: Isolação preta, branca, vermelha e azul;
Elementos (cabos multi-pares ou ternas): numeração gravada nas veias do elemento ou em fita plástica torcida junto ao elemento.

Separador:

Fita de poliéster não-higroscópica, aplicada sobre a reunião das veias na formação do par ou terna e sobre a reunião dos elementos, nos cabos multi-pares ou ternas.

Blindagem eletrostática:

SB: sem blindagem;

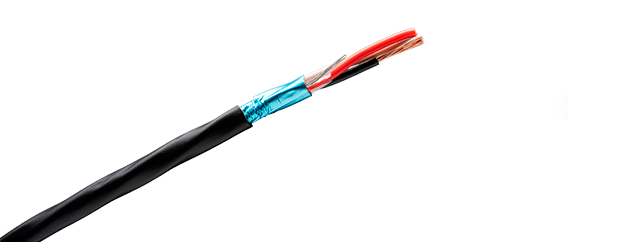

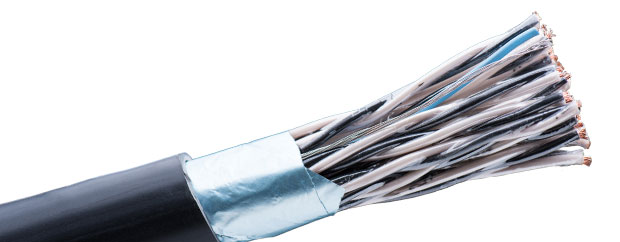

BLFA: blindagem coletiva em fita de alumínio/poliéster aplicada helicoidalmente + condutor dreno em cobre estanhado, aplicada sobre o conjunto de elementos;

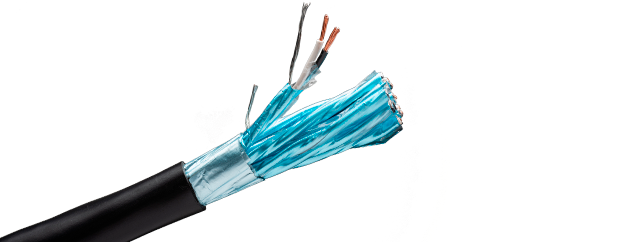

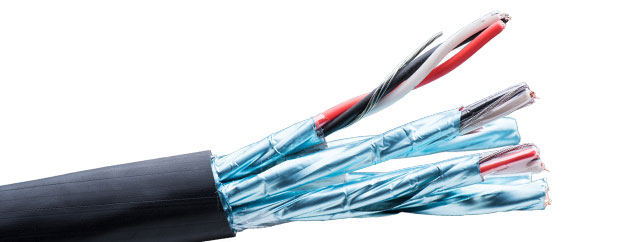

BLFA BIC: blindagem individual e coletiva em fita de alumínio/poliéster aplicada helicoidalmente + condutor dreno em cobre estanhado, aplicada sobre cada elemento e também sobre o conjunto de elementos.

Cobertura:

PVC/ST2 na cor preta.

Aplicação

Os Cabos de Instrumentação são construídos na forma uno ou multi elementos, blindados ou não, dedicados a transportar sinais elétricos de baixa energia para monitorar, medir e controlar processos industriais, sistemas elétricos e associados.

Normas aplicáveis

NBR 10300: Cabos de instrumentação com isolação extrudada de PE ou PVC para tensões até 300V.

Outras opções construtivas

• Condutor classe 5;
• Cobertura em outras cores;
• Condutor de comunicação na cor azul;
• Blindagem em trança de fios de cobre nu ou estanhado;
• Acabamento cilíndrico;
• Isolamento entre blindagens, conforme item 4.10 da NBR 10.300;
• RIP Cord.
