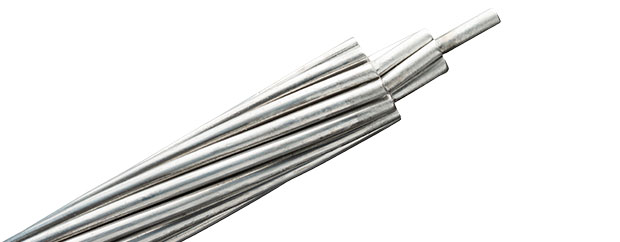

Cabo de Alumínio Nu CA (AAC)

Construção

Condutor:

Fios de alumínio 1350 nu, têmpera H19

Aplicação

Os cabos de alumínio nu CA, também conhecidos por AAC - All Aluminum Conductor, são utilizados em linhas aéreas de transmissão e distribuição de energia.

Normas aplicáveis

NBR 7271: Cabos de alumínio nus para linhas aéreas - Especificação

Veja também

Cabo Multiplexado AL XLPE 0,6/1 kV - Neutro Nu

Cabo Multiplexado AL XLPE 0,6/1 kV - Neutro Isolado

Cabo de Alumínio Nu CA (AAC)

Cabo de Alumínio Nu CAA (ACSR)

Cabo Singelo de Alumínio XLPE 0,6/1 kV

Cabo de Alumínio XLPE+PVC 0,6/1 kV

Cabo Coberto 15 kV

Dados construtivos

Bitola AWG ou MCM	Código Internacional	Formação	Diâmetro Externo (mm)	Peso Líquido (kg/km)	Carga de Ruptura Mín (kN)	Resistência Elétrica Máxima (Ω/km)
6 AWG	Peachbell	7 x 1,55	4,7	36,4	2,5	2,1755
4 AWG	Rose	7 x 1,96	5,9	58,2	3,9	1,3606
3 AWG	Lily	7 x 2,20	6,6	73,4	4,9	1,0799
2 AWG	Iris	7 x 2,47	7,4	92,5	6,0	0,8567
1 AWG	Pansy	7 x 2,78	8,3	117,1	7,3	0,6763
1/0 AWG	Poppy	7 x 3,12	9,4	147,6	8,8	0,5369
2/0 AWG	Aster	7 x 3,50	10,5	185,7	11,1	0,4267
3/0 AWG	Phlox	7 x 3,93	11,8	234,1	13,5	0,3384
4/0 AWG	Oxlip	7 x 4,42	13,3	296,1	17,0	0,2675
250 MCM	Sneezewort	7 x 4,80	14,4	349,2	20,1	0,2269
250 MCM	Valerian	19 x 2,91	14,6	348,4	20,7	0,2274
266,8 MCM	Daisy	7 x 4,96	14,9	372,9	21,4	0,2125
266,8 MCM	Laurel	19 x 3,01	15,1	372,8	22,1	0,2125
300 MCM	Peony	19 x 3,19	16,0	418,7	24,3	0,1892
336,4 MCM	Tulip	19 x 3,38	16,9	470,0	27,3	0,1686
350 MCM	Daffodil	19 x 3,45	17,3	489,7	28,4	0,1618
397,5 MCM	Canna	19 x 3,68	18,4	557,2	31,8	0,1422
450 MCM	Goldentuft	19 x 3,91	19,6	629,0	35,0	0,1260
477 MCM	Cosmos	19 x 4,02	20,1	664,9	37,0	0,1192
477 MCM	Syringa	37 x 2,88	20,2	664,5	38,6	0,1192
500 MCM	Zinnia	19 x 4,12	20,6	698,4	38,9	0,1134
500 MCM	Hyacinth	37 x 2,95	20,7	697,2	40,5	0,1136
556,5 MCM	Dahlia	19 x 4,35	21,8	778,5	43,3	0,1018
556,5 MCM	Mistletoe	37 x 3,11	21,8	774,9	44,0	0,1022
600 MCM	Meadowsweet	37 x 3,23	22,6	835,9	47,5	0,0948
636 MCM	Orchid	37 x 3,33	23,3	888,4	50,4	0,0892
650 MCM	Heuchera	37 x 3,37	23,6	909,9	51,7	0,0871
700 MCM	Verbana	37 x 3,49	24,4	975,9	55,4	0,0812
700 MCM	Flag	61 x 2,72	24,5	977,2	57,1	0,0811
715,5 MCM	Violet	37 x 3,53	24,7	998,4	56,7	0,0794
715,5 MCM	Nasturtium	61 x 2,75	24,8	998,9	58,4	0,0793
750 MCM	Petúnia	37 x 3,62	25,3	1050,0	58,6	0,0755
750 MCM	Cattail	61 x 2,82	25,4	1050,0	60,4	0,0754
795 MCM	Arbutus	37 x 3,72	26,0	1109,0	61,9	0,0715
795 MCM	Lilac	61 x 2,90	26,1	1111,0	63,8	0,0713
874,5 MCM	Anemone	37 x 3,91	27,4	1225,0	66,7	0,0647
900 MCM	Cockscomb	37 x 3,96	27,7	1256,0	68,4	0,0631
900 MCM	Snapdragon	61 x 3,09	27,8	1261,0	70,8	0,0628
954 MCM	Magnolia	37 x 4,08	28,6	1334,0	72,6	0,0594
954 MCM	Goldenrod	61 x 3,18	28,6	1336,0	75,0	0,0593
1000 MCM	Hawkweed	37 x 4,18	29,3	1400,0	76,2	0,0566
1000 MCM	Camélia	61 x 3,25	29,3	1395,0	78,3	0,0568
1033 MCM	Bluebell	37 x 4,24	29,7	1440,0	78,4	0,0550
1033 MCM	Larkspur	61 x 3,31	29,8	1447,0	81,3	0,0547
1113 MCM	Marigold	61 x 3,43	30,9	1554,0	87,3	0,0510
1192 MCM	Hawthorn	61 x 3,55	32,0	1665,0	93,5	0,0476
1272 MCM	Narcissus	61 x 3,67	33,0	1779,0	98,2	0,0445
1351,5 MCM	Columbine	61 x 3,78	34,0	1887,0	104,1	0,0420
1431 MCM	Carnation	61 x 3,89	35,0	1999,0	107,7	0,0396
1510,5 MCM	Gladiolus	61 x 4,00	36,0	2113,0	113,8	0,0375
1590 MCM	Coreopsis	61 x 4,10	36,9	2220,0	119,6	0,0357
1750 MCM	Jessamine	61 x 4,30	38,7	2442,0	131,6	0,0324
Os valores são nominais e sujeitos às variações previstas em norma.
