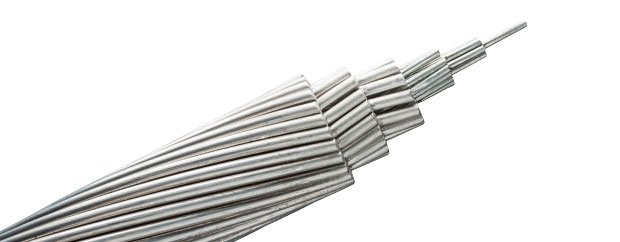

Cabo de Alumínio Nu CAA (ACSR)

Construção

Alma:

Fios de aço zincado classe 1 (A)

Condutor:

Fios de alumínio 1350 nu, têmpera H19

Aplicação

Os cabos de alumínio nu CAA, também conhecidos cabos de alumínio com alma de aço ou ACSR - Aluminum Cable Steel Reinforced, são utilizados em linhas aéreas de transmissão e distribuição de energia. O cabo é composto por um ou mais fios de aço galvanizado no centro e uma ou mais coroas de fios de alumínio ao redor.
O elemento central de aço contribui para uma elevada resistência mecânica, permitindo a instalação em vãos de distância superior ao cabo somente de alumínio (CA).

Os cabos classificados como "extra forte" são tipicamente utilizados como para-raios nas linhas de transmissão de energia.

Normas aplicáveis

NBR 7270: Cabos de alumínio nus com alma de aço zincado para linhas aéreas - Especificação

Outras opções construtivas

Fios de aço zincado classe 2 (B)
Fios de aço aluminizado

Veja também

Cabo Multiplexado AL XLPE 0,6/1kV - Neutro Nu

Cabo Multiplexado AL XLPE 0,6/1kV - Neutro Isolado

Cabo de Alumínio Nu CA (AAC)

Cabo de Alumínio Nu CAA (ACSR)

Cabo Singelo de Alumínio XLPE 0,6/1kV

Cabo de Alumínio XLPE+PVC 0,6/1kV

Cabo Coberto 15kV

Dados construtivos

Bitola AWG ou MCM	Código Internacional	Formação		Diâmetro Externo (mm)	Peso Líquido (kg/km)			Carga de Ruptura Mín (kN)	Resistência Elétrica Máxima (Ω/km)
Bitola AWG ou MCM	Código Internacional	Aço	Alumínio	Diâmetro Externo (mm)	Aço	Alumínio	Total	Carga de Ruptura Mín (kN)	Resistência Elétrica Máxima (Ω/km)
6 AWG	Turkey	1 x 1,68	6 x 1,68	5,0	17,3	36,5	53,8	5,31	2,16
5 AWG	Thrush	1 x 1,89	6 x 1,89	5,7	21,9	46,2	68,1	6,65	1,70
4 AWG	Swan	1 x 2,12	6 x 2,12	6,4	27,5	58,1	85,6	8,30	1,35
3 AWG	Swallow	1 x 2,38	6 x 2,38	7,1	34,6	73,2	107,8	10,23	1,07
2 AWG	Sparrow	1 x 2,67	6 x 2,67	8,0	43,6	92,2	135,8	12,65	0,85
1 AWG	Robin	1 x 3,00	6 x 3,00	9,0	55,0	116,4	171,4	15,85	0,68
1/0 AWG	Raven	1 x 3,37	6 x 3,37	10,1	69,4	146,8	216,2	19,46	0,54
2/0 AWG	Quail	1 x 3,78	6 x 3,78	11,3	87,3	184,7	272,0	23,53	0,43
3/0 AWG	Pigeon	1 x 4,25	6 x 4,25	12,8	110,4	233,5	343,9	29,42	0,34
4/0 AWG	Penguin	1 x 4,77	6 x 4,77	14,3	139,0	294,2	433,2	37,06	0,27
266,8 MCM	Waxwing	1 x 3,09	18 x 3,09	15,5	58,4	372,1	430,5	31,22	0,21
266,8 MCM	Partridge	7 x 2,00	26 x 2,57	16,3	171,8	373,7	545,5	50,11	0,21
300 MCM	Ostrich	7 x 2,12	26 x 2,73	17,3	193,0	421,7	614,7	56,41	0,19
336,4 MCM	Merlin	1 x 3,47	18 x 3,47	17,4	73,6	469,3	542,9	39,37	0,17
336,4 MCM	Linnet	7 x 2,25	26 x 2,89	18,3	217,4	472,5	689,9	62,91	0,17
336,4 MCM	Oriole	7 x 2,69	30 x 2,69	18,8	310,7	473,5	784,2	77,26	0,17
397,5 MCM	Chickadee	1 x 3,77	18 x 3,77	18,9	86,8	554,0	640,8	45,13	0,14
397,5 MCM	Brant	7 x 2,18	24 x 3,27	19,6	204,1	558,4	762,5	65,10	0,14
397,5 MCM	Ibis	7 x 2,44	26 x 3,14	19,9	255,7	557,8	813,5	72,42	0,14
397,5 MCM	Lark	7 x 2,92	30 x 2,92	20,4	366,2	558,0	924,2	90,49	0,14
477 MCM	Pelican	1 x 4,14	18 x 4,14	20,7	104,7	668,1	772,8	53,50	0,12
477 MCM	Flicker	7 x 2,39	24 x 3,58	21,5	245,3	669,3	914,6	76,55	0,12
477 MCM	Hawk	7 x 2,68	26 x 3,44	21,8	308,5	669,5	978,0	87,18	0,12
477 MCM	Hen	7 x 3,20	30 x 3,20	22,4	439,8	670,1	1109,9	105,60	0,12
556,5 MCM	Osprey	1 x 4,47	18 x 4,47	22,4	122,1	778,8	900,9	62,37	0,10
556,5 MCM	Parakeet	7 x 2,58	24 x 3,87	23,2	285,9	782,2	1068,1	88,29	0,10
556,5 MCM	Dove	7 x 2,89	26 x 3,72	23,6	358,7	782,9	1141,6	100,80	0,10
556,5 MCM	Eagle	7 x 3,46	30 x 3,46	24,2	514,1	783,4	1297,5	123,50	0,10
605 MCM	Peacock	7 x 2,69	24 x 4,03	24,2	310,7	848,2	1158,9	95,86	0,09
605 MCM	Squab	7 x 3,01	26 x 3,87	24,5	389,1	847,3	1236,4	108,10	0,09
605 MCM	Wood Duck	7 x 3,61	30 x 3,61	25,3	559,7	852,8	1412,5	128,70	0,09
605 MCM	Duck	7 x 2,69	54 x 2,69	24,2	310,7	850,3	1161,0	99,97	0,09
636 MCM	Kingbird	1 x 4,78	18 x 4,78	23,9	139,7	890,6	1030,3	71,33	0,09
636 MCM	Rook	7 x 2,76	24 x 4,14	24,8	327,1	895,1	1222,2	101,00	0,09
636 MCM	Grosbeak	7 x 3,09	26 x 3,97	25,2	410,0	891,7	1301,7	111,90	0,09
636 MCM	Scoter	7 x 3,70	30 x 3,70	25,9	587,9	895,9	1483,8	135,20	0,09
636 MCM	Goose	7 x 2,76	54 x 2,76	24,8	327,1	895,1	1222,2	104,10	0,09
666,6 MCM	Flamingo	7 x 2,82	24 x 4,23	25,4	341,5	934,4	1275,9	105,50	0,09
666,6 MCM	Gannet	7 x 3,16	26 x 4,07	25,8	428,8	937,2	1366,0	117,30	0,09
715,5 MCM	Stilt	7 x 2,92	24 x 4,39	26,3	366,2	1006,5	1372,7	113,40	0,08
715,5 MCM	Starling	7 x 3,28	26 x 4,21	26,7	462,0	1002,8	1464,8	126,00	0,08
715,5 MCM	Redwing	19 x 2,35	30 x 3,92	27,4	645,0	1005,6	1650,8	153,70	0,08
795 MCM	Cuckoo	7 x 3,08	24 x 4,62	27,7	407,3	1114,7	1522,0	123,80	0,07
795 MCM	Drake	7 x 3,45	26 x 4,44	28,1	511,2	1115,3	1626,5	139,70	0,07
795 MCM	Mallard	19 x 2,48	30 x 4,14	29,0	718,3	1121,6	1839,9	171,20	0,07
795 MCM	Tern	7 x 2,25	45 x 3,38	27,0	217,4	1118,7	1336,1	98,20	0,07
795 MCM	Condor	7 x 3,08	54 x 3,08	27,7	407,3	1114,7	1522,0	125,10	0,07
900 MCM	Ruddy	7 x 2,40	45 x 3,59	28,7	247,4	1262,0	1509,4	109,00	0,06
900 MCM	Canary	7 x 3,28	54 x 3,28	29,5	462,0	1264,2	1726,2	141,80	0,06
954 MCM	Rail	7 x 2,47	45 x 3,70	29,6	262,0	1340,5	1602,5	115,60	0,06
954 MCM	Cardinal	7 x 3,38	54 x 3,38	30,4	490,6	1342,4	1833,0	150,60	0,06
1033,5 MCM	Ortoplan	7 x 2,57	45 x 3,85	30,8	283,6	1451,4	1735,0	123,30	0,06
1033,5 MCM	Curlew	7 x 3,51	54 x 3,51	31,6	529,0	1447,7	1976,7	162,40	0,06
1113 MCM	Bluejay	7 x 2,66	45 x 4,00	32,0	303,9	1566,7	1870,6	132,70	0,05
1113 MCM	Finch	19 x 2,19	54 x 3,65	32,9	560,2	1573,1	2133,3	174,10	0,05
1192,5 MCM	Bunting	7 x 2,76	45 x 4,14	33,1	327,1	1678,3	2005,4	142,40	0,05
1192,5 MCM	Grackle	19 x 2,27	54 x 3,77	34,0	601,8	1678,2	2280,0	186,40	0,05
1272 MCM	Bittern	7 x 2,85	45 x 4,27	34,2	348,8	1785,4	2134,2	151,60	0,05
1272 MCM	Pheasant	19 x 2,34	54 x 3,90	35,1	639,5	1796,0	2435,5	194,10	0,05
1351,5 MCM	Diopper	7 x 2,93	45 x 4,40	35,2	368,7	1895,7	2264,4	160,70	0,04
1351,5 MCM	Martin	19 x 2,41	54 x 4,02	36,2	678,3	1908,2	2586,5	206,10	0,04
1431 MCM	Bobolink	7 x 3,02	45 x 4,53	36,2	391,6	2009,4	2401,0	170,50	0,04
1431 MCM	Plover	19 x 2,48	54 x 4,14	37,2	718,3	2023,8	2742,1	218,40	0,04
1510,5 MCM	Nuthatch	7 x 3,10	45 x 4,65	37,2	412,7	2117,3	2530,0	177,60	0,04
1510,5 MCM	Parrot	19 x 2,55	54 x 4,25	38,3	759,4	3132,8	2892,2	230,50	0,04
1590 MCM	Lapwing	7 x 3,18	45 x 4,78	38,2	434,3	2237,3	2671,6	187,40	0,04
1590 MCM	Falcon	19 x 2,62	54 x 4,36	39,3	801,7	2244,6	3046,3	243,00	0,04

EXTRA FORTE
101,8 MCM	Petrel	7 x 2,34	12 x 2,34	11,7	235,1	143,0	378,1	46,20	0,56
110,8 MCM	Minorca	7 x 2,44	12 x 2,44	12,2	255,7	155,5	411,2	50,24	0,52
134,6 MCM	Leghorn	7 x 2,69	12 x 2,69	13,5	310,7	189,0	499,7	60,60	0,42
159 MCM	Guinea	7 x 2,92	12 x 2,92	14,6	366,2	222,6	588,8	71,18	0,36
176,9 MCM	Dotterel	7 x 3,08	12 x 3,08	15,4	407,3	247,7	655,0	76,84	0,32
190,8 MCM	Dorking	7 x 3,20	12 x 3,20	16,0	439,8	267,4	707,2	82,96	0,30
203,2 MCM	Brahma	19 x 2,48	16 x 2,86	18,1	718,3	284,8	1003,1	126,60	0,28
211,3 MCM	Cochin	7 x 3,37	12 x 3,37	16,9	487,7	296,6	784,3	92,00	0,27
Os valores são nominais e sujeitos às variações previstas em norma.
