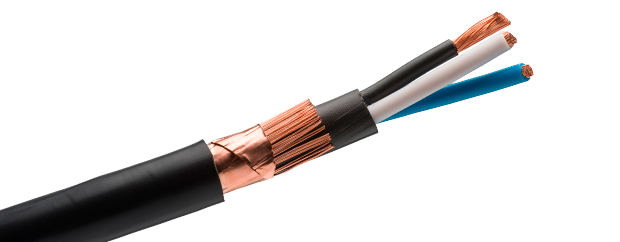

Cabo para Inversor de Frequência (Concêntrico)

Construção

Condutor:

Fios de cobre nu, têmpera mole. Encordoamento classe 5 conforme NBR NM280.

Isolação:

HEPR 90°C. Composto termofixo de etilenopropileno. Tensão de isolamento 0,6/1kV.

Identificação dos condutores:

Veias nas cores preto, azul, e branco.

Capa Interna:

PVC/ST-2 antichama na cor preta.

Condutor Neutro:

Formado por fios de cobre nu e aplicado de forma concêntrica ao conjunto.

Blindagem:

Fita de cobre aplicada helicoidalmente sobre o conjunto, com sobreposição mínima de 10% e em contato com o condutor neutro.

Cobertura:

PVC/ST-2 antichama na cor preta.

Aplicação

Os Cabos para Inversor de Frequência são utilizados na ligação do inversor de frequência ao motor trifásico de indução, com a finalidade de minimizar interferências eletromagnéticas, correntes indesejáveis e ruídos em geral, prevenindo a ocorrência de danos no motor, na operação e interferências nos circuitos adjacentes.

Normas aplicáveis

NBR 7286: Cabos de potência com isolação extrudada de borracha etilenopropileno (EPR, HEPR ou EPR 105) para tensões de 1kV a 35kV - Requisitos de desempenho

Temperatura máxima do condutor

Em regime permanente: 90°C

Em sobrecarga: 130°C

Em curto-circuito: 250°C
