Cabo de Controle

Construção

Condutor:

Fios de cobre nu, têmpera mole. Encordoamento flexível classe 5.

Isolação:

PVC/A 70°C. Composto termoplástico de PVC com características especiais quanto à não propagação e autoextinção do fogo (BWF-B).

Identificação dos condutores:

Veias pretas numeradas.

Separador:

Fita de poliéster.

Capa interna:

Aplicável somente no cabo com blindagem em fita de cobre.

PVC/ST1. Composto termoplástico de PVC antichama na cor preta.

Blindagem eletrostática:

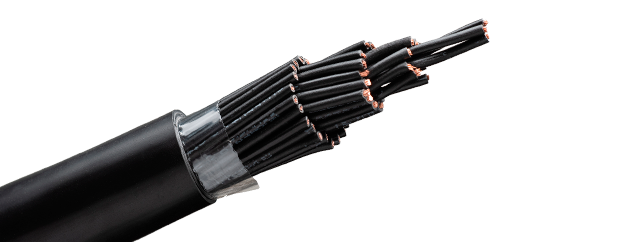

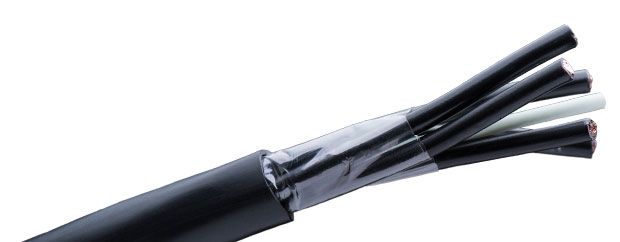

SB: Sem blindagem;

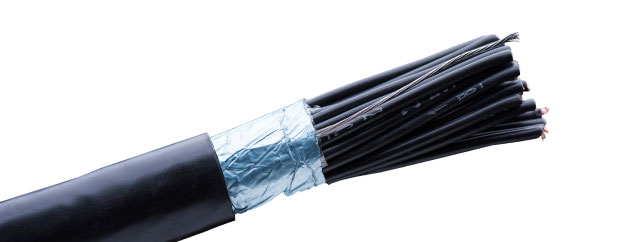

BLFA: Blindagem em fita de alumínio/poliéster aplicada helicoidalmente + condutor dreno em cobre estanhado;

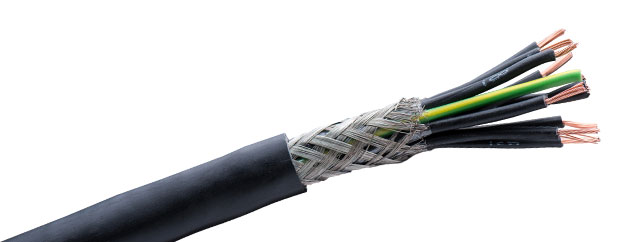

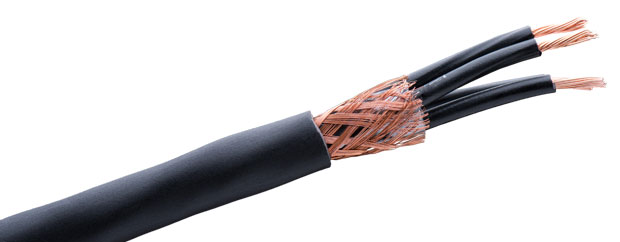

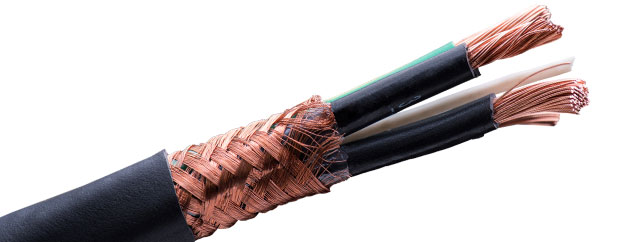

BLTC: Blindagem em trança de fios de cobre nu ou estanhado com cobertura mínima de 85%;

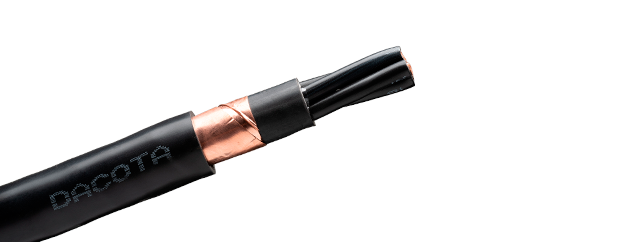

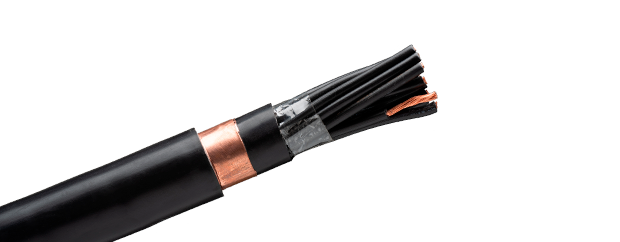

BFC: Blindagem em fita de cobre aplicada helicoidalmente sobre a capa interna, com sobreposição mínima de 10%.

Cobertura:

PVC/ST1. Composto termoplástico de PVC antichama na cor preta.

Aplicação

Os Cabos de Controle são projetados para transmitir sinais que visam acionar, medir, controlar e regular equipamentos na indústria, comércio ou centrais e subestações elétricas, com instalação fixa em eletrodutos, canaletas, leitos ou calhas, em ambiente protegido.

Normas aplicáveis

NBR 7289: Cabos de controle com isolação extrudada de PE ou PVC para tensões até 1kV - requisitos de desempenho.

Outras opções construtivas

  • Condutor classe 2;
  • Condutor terra com isolação em verde/amarelo;
  • Identificação dos condutores em veias coloridas;
  • Cobertura em outras cores;
  • Acabamento cilíndrico;
  • Isolação em HEPR 90°C (NBR 7290);
  • Seções superiores a 10mm² (Cabo de Potência). Consulte-nos!
